產品介紹

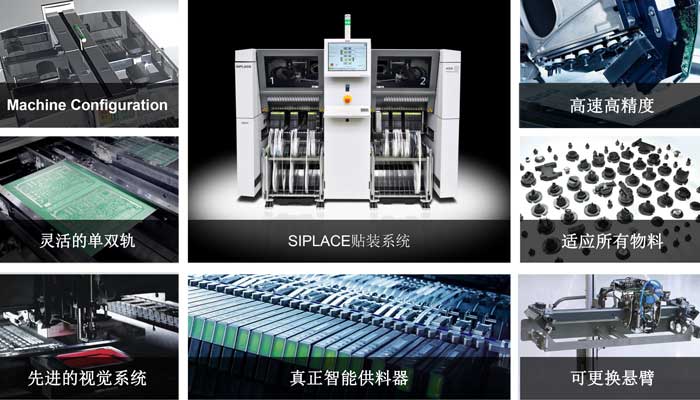

深圳市托普科實業有限公司專業為電子制造商提供高品質SMT設備、服務及解決方案，最新一代西門子貼片機SIPLACE XS Series，

高速度高精度貼裝03015元件，為零為良率而設計，靈活的單雙軌，先進的視覺系統，真正的智能供料，適應所有物料，可更換懸臂，

滿足客戶大批量及高質量生產。

SIPLACE XS Series配線推薦：

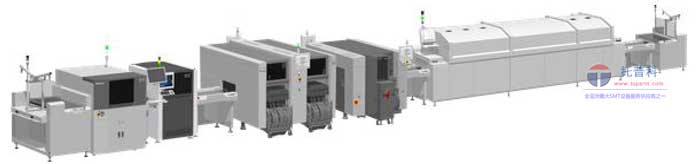

生產線配置：SIPLACE X3S+SX2(+WPC)

理論產能：158,875元件/小時

貼裝精度：22微米@3sigma

Feeder容量：250個8mm+28層自動Ic上料機

貼裝元件范圍：03015 ~ 200 x 125mm

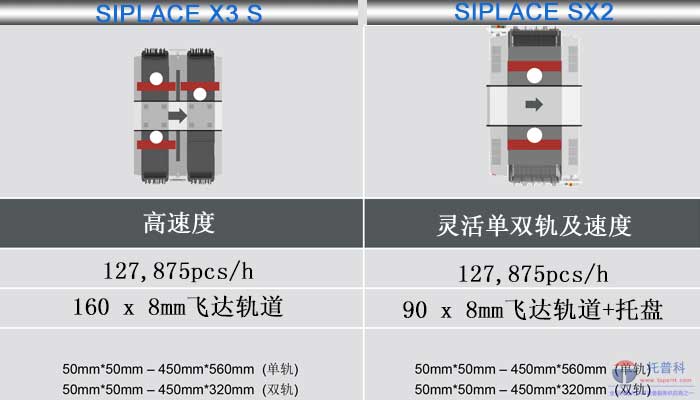

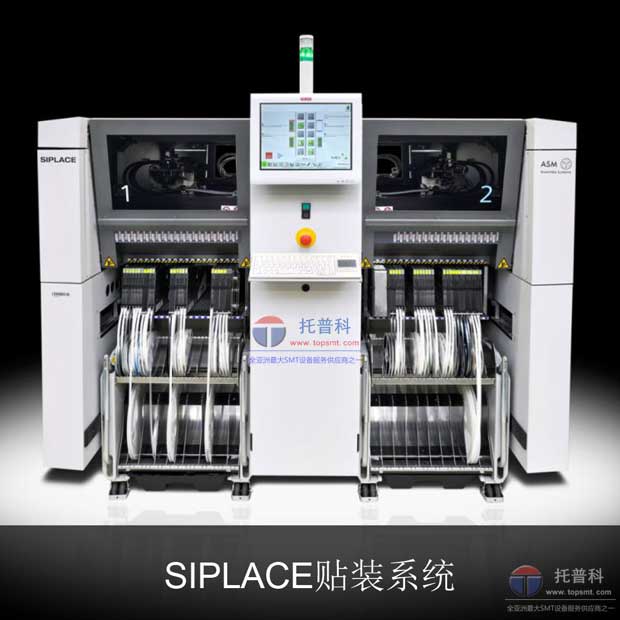

SIPLACE X3 S+SX2簡介

機器配置：

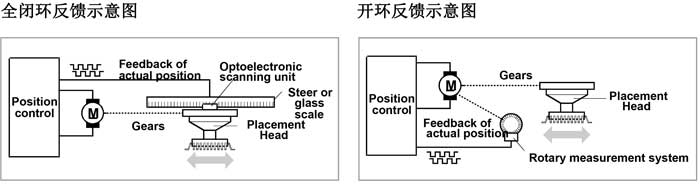

采用全閉環反饋系統-線性馬達和光柵尺技術

SIPLACE采用全閉環定位系統

1. 高精度光柵尺，精度1微米
2. 實時反饋貼裝頭運動的X/Y/Z位置
3. 全閉環反饋系統是，高精度和高重復性的保證！

實時檢測拾取和貼裝過程中元件！

1. 激光檢測
2. 吸取元件前/吸取后/貼裝前/貼裝后
3. 激光檢測元件是否正常
4. 元件供應批次變化，引起元件高度變化。也可通過元件感應器自動調整。

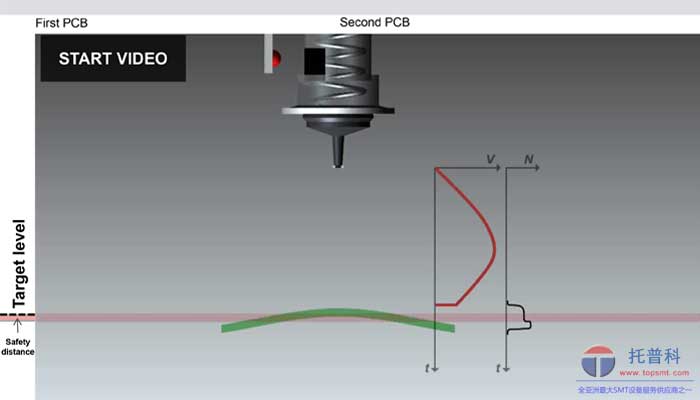

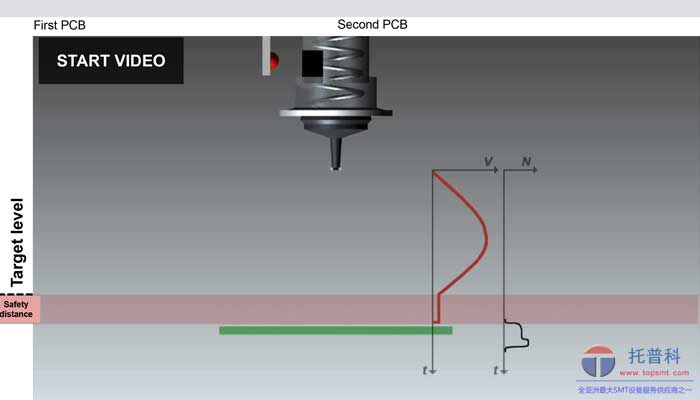

貼裝壓力自動感應(正常PCB)

貼裝壓力自動感應(PCB上翹)

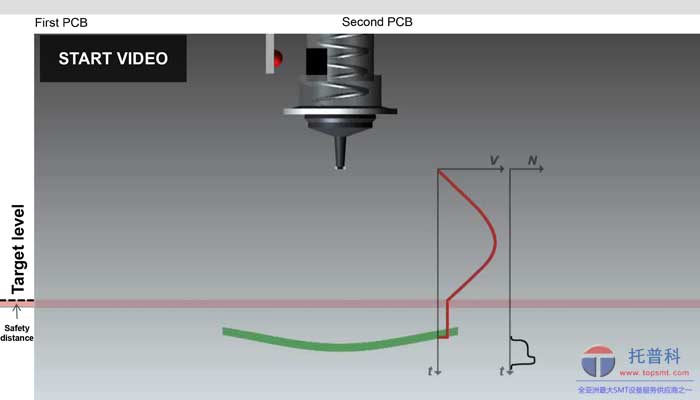

貼裝壓力自動感應(PCB下彎)

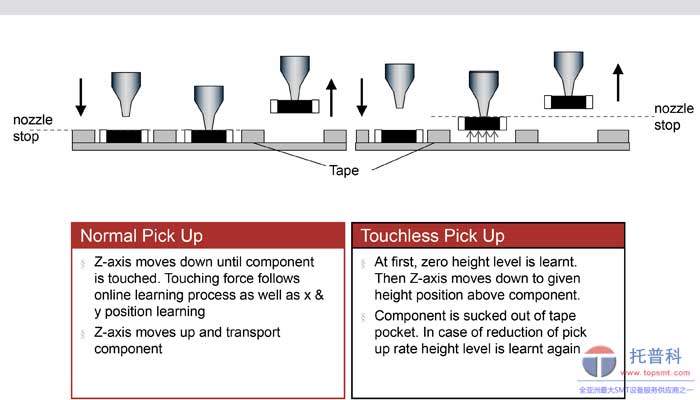

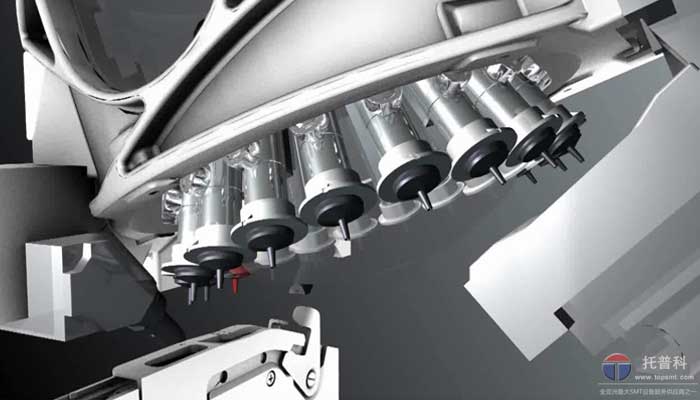

針對0201及以下尺寸元件的非接觸式吸取

SIPLACE 數字相機

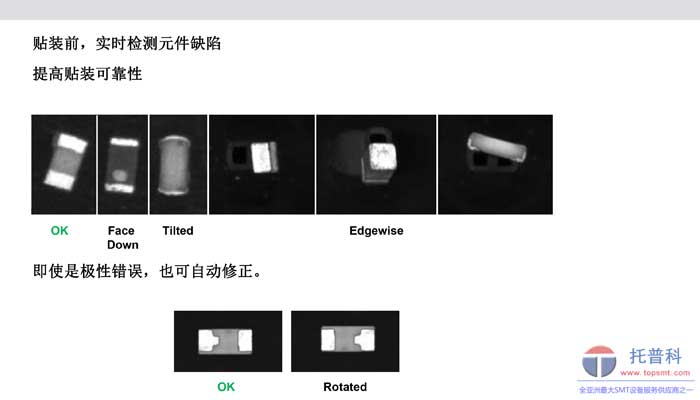

貼裝前，實時檢測元件缺陷

提高貼裝可靠性

即使是極性錯誤，也可自動修正

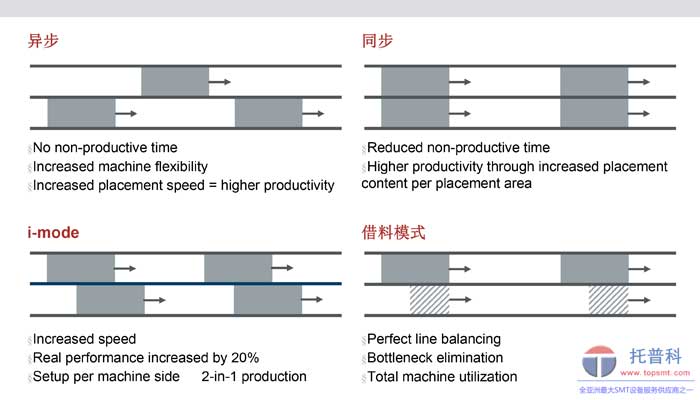

SIPLACE 靈活的雙軌生產模式

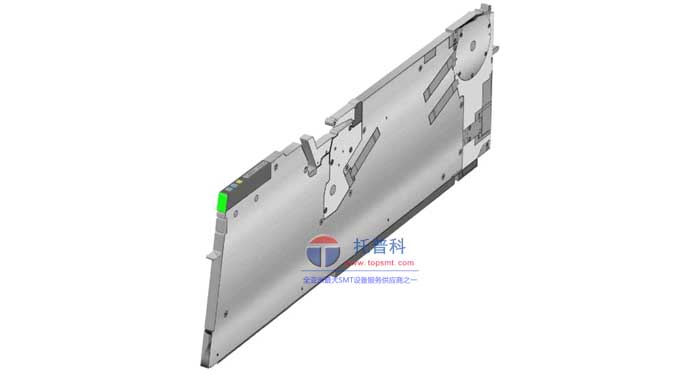

SIPLACE X-Feeders——無線、智能供料器

1. 給客戶帶來的好處：
2. LED顯示屏
3. 自我校正，無需校正儀
4. 使用所有步距
5. 無線、智能
6. 支持隨機插拔
7. 步距可電腦設定后傳輸至Feeder

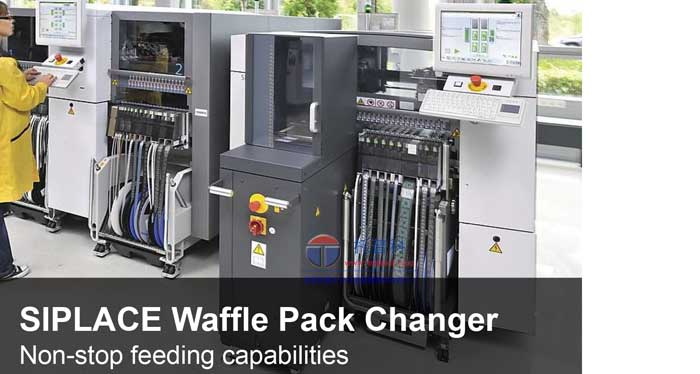

SIPLACE WPC-自動IC上料機，不間斷上料生產

Storage capacity: 28 WTC’s
Capacity per WTC: 10 Trays
Max. comp. height: 40mm

一、24小時熱線服務并在承諾的時間內到達客戶現場

二、西門子原廠的技術支持,完整的內部程序

三、充足的備件庫,根據客戶需要定期更新

四、標準及專業的培訓

五、強有力的服務及支持

深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

MPM印刷機、Koh Young SPI、Easa回流焊

西門子貼片機、FUJI富士貼片機、松下貼片機

美陸AOI、Vitronics Soltec回流焊、非標自動化設備、貼片機出租租賃

等整條SMT生產線設備，以及SMT零配件、SMT配套材料、服務和解決方案。
